Проблема идентификации объектов в видеопотоке является одной из наиболее востребованных в сфере технического зрения. На ее основе решается множество прикладных задач. В данной работе в качестве объектов рассматриваются багажные бирки в сортировочной зоне аэропорта.

Актуальность данной работы обусловлена тем, что сотрудники сортировочных помещений аэропорта лишены возможности простой идентификации багажных бирок с помощью сканеров штрих-кодов потому.

В последние годы большинство современных алгоритмов обнаружения объектов, таких как Faster R-CNN [1], R-FCN [2] и SSD [3], использовали сверточные нейронные сети (CNN) и могут быть развернуты в мобильных устройствах и потребительских продуктах. Для того чтобы определить, какой детектор лучше всего подходит для определенного применения, важны не только стандартные метрики точности, такие как средняя точность, но и другие факторы, такие как потребление памяти и время работы, также играют критическую роль [4].

Поскольку многие из ведущих современных подходов к обнаружению объектов сошлись на общей методологии, которая состоит из одного CNN, который использует прогнозы в стиле скользящего окна и обучен со смешанной целью регрессии и классификации, авторы реализуют мета-архитектуры Faster R-CNN, R-FCN и SSD в сочетании с различными архитектурами, извлекающими признаков, для того чтобы сравнивать большое количество систем обнаружения унифицированным образом.

В этой статье анализируются и сравниваются семи моделей CNN для обнаружения объектов, которые ранее были разработаны и предварительно обучены. Оцененные модели обнаружения представляют собой комбинации мета-архитектур (Faster R-CNN, R-FCN и SSD) и экстракторов признаков (Resnet V1 50, Resnet V1 101 [5], Inception V2 [6], Inception Resnet V2 [7] и Mobilenet V1 [8]).

1. Обзор мета-архитектуры для детектирования объектов

1.1. Faster R-CNN. Неросеть детектирования объектов, называемая Faster R-CNN, состоит из двух модулей. Первый модуль представляет собой глубокую полностью сверточную сеть, которая определяет регионы предполагаемых объектов Region Proposal Networks (RPN), а второй модуль представляет собой детектор Fast RCNN который использует ранее определенные регионы для классификации объектов внутри данных регионов. Вся система представляет собой единую унифицированную сеть для обнаружения объектов.

Чтобы предсказывать регионы, RPN использует карту признаков последнего сверточного слоя, с которого значения передаются в два параллельных полносвязанных слоя: слой регрессии (reg layer) и слой классификации (cls layer).

В каждом месте карты признаков сеть одновременно предсказывает несколько предложений регионов, где число максимально возможных предложений для каждого места обозначается как k. k предложений параметризованный относительно k ссылочных блоков, которые называются якорями. Якорь центрирован на скользящем окне, и связан с масштабом и соотношением сторон. Используется 3 масштаба и 3 соотношения сторон, что дает k = 9 якорей на каждой позиции скольжения [1].

Во время работы RPN слой классификации по каждому якорю присваивает метку двоичного класса (является объектом или нет). Положительная метка присваивается двум видам якорей:

– якорь с наивысшей оценкой перекрытия по отношению к истинному значению ограничивающей рамки;

– якорь, который имеет оценку перекрытия выше 0,7 с любым истинным значением.

Отрицательная метка (не является объектом) присваивается якорю, если его оценка перекрытия ниже 0,3 для любого истинного значения. Остальные якоря не вносят вклад в обучение.

Далее Faster R-CNN, используя полученные координаты из слоя регрессии, подает их на RoiPooling слой, который выделяет области интереса исходного изображения и подает каждую из них нескольким полносвязным слоям для классификации области изображения и для уточнения ее координат.

Для экспериментов количество предложений по регионам, которые должны быть отправлены в классификатор ограничивающих рамок, устанавливается равным 300. Кроме того, каждый экстрактор признаков обучают изображениям, масштабированным до 600 пикселей, используя SGD оптимизатор [9], размер партии равен 1. Начальная скорость обучения устанавливается в 0,0003 и вручную уменьшается в 10 раз: после 900 000 итераций и 1 200 000 итераций.

1.2. R-FCN. Region-based Fully Convolutional Networks (R-FCN) используют архитектуру Faster R-CNN, но только со сверточными нейронными сетями. В отличии от Faster R-CNN обрезка областей не происходит на выходе сети прогнозирования регионов, вместо этого к входу первой сети добавляется сверточный слой для дополнительного извлечения признаков и обрезка областей производится из последнего сверточного слоя. Далее происходит классификация с помощью всего лишь одного или двух сверточных слоев нейронов. Такой подход позволил достичь точности сравнимой с Faster R-CNN при более быстром времени работы [2].

Конфигурация обучения, а также настройка параметров R-FCN такие же как у Faster R-CNN.

1.3. SSD. По сравнению с архитектурами Faster R-CNN и R-FCN, SSD сводит все вычисления в единую сверточную нейронную сеть с выводом ограничивающих рамок и классов объектов. На выход этой нейросети формируется несколько тысяч различных прогнозов для возможных регионов расположения объектов разной формы на разных масштабах, затем с помощью подавления немаксимумов (Non-Maximum Suppression) происходит выбор нескольких наиболее вероятных областей. Такая единая структура, одновременно с учетом различных масштабов изображения обеспечила методу SSD наиболее высокие показатели по скорости и качеству обнаружения объектов по сравнению с остальными современными подходами [3].

Для экспериментов, в отличие от Faster R-CNN и R-FCN, модели SSD обучаются с использованием оптимизатора RMSprop и размером партии 16. Базовая скорость обучения устанавливается равной 0,004 и экспоненциально затухает на коэффициент 0,95 для каждых 800000 итераций. Что касается размеров входного изображения, они имеют фиксированную форму 300×300 пикселей.

2. Проведение эксперимента. Наша экспериментальная установка состоит из трех мета-архитектур (Faster R-CNN, R-FCN и SSD) и шести сверточных нейросетей извлекающих признаки (Resnet V1 50, Resnet V1 101, Inception V2, Inception Resnet V2 и Mobilenet V1).

Из-за временных ограничений и вычислительных затрат во всех экспериментах, представленных в данной статье, используются общедоступные модели обнаружения объектов, которые были предварительно подготовлены на базе набора данных Microsoft COCO [10]. Все предварительно подготовленные модели, которые используются в нашей экспериментальной установке доступны в официальном хранилище Tensorflow Object Detection API. Комбинации мета-архитектур и архитектур извлекающих признаки, исследованные в этой работе, представлены в табл. 1. Можно заметить, что не все возможные комбинации были исследованы. Причина в том, что каждая нейросеть извлекающая признаки должна быть адаптирована для использования в мета-архитектуре. Эти не тривиальные корректировки требуют большого количества экспериментов и недель тренировок, и, следовательно, были выбраны только предварительно подготовленные комбинации.

Таблица 1

Комбинации мета-архитектур для детектирования объектов и архитектур для извлечения признаков

Для обучения нейросети была создана обучающая выборка состоящая из 500 изображений с багажными бирками. Аннотация данных выполнялась программой LabelImg, с помощью которой выделяются границы интересуемого объекта и указывается класс к которому принадлежит данный объект.

3. Анализ результатов. В этом разделе представлены результаты экспериментов с детектором багажных бирок в аэропорту. Анализ каждого из этих экспериментов включает в себя множество измерений, таких как точность, количество параметров, операции с плавающей запятой (FLOP), потребление памяти и время обработки. Модели обучались и оцениваются на компьютере с процессором AMD Ryzen 7 1700, 24 ГБ оперативной памяти и дискретным графическим процессором NVIDIA GeForce GTX 1060, который имеет 1280 CUDA ядер и 6 ГБ памяти.

Для оценки эффективности работы детектора багажных бирок и штрих-кодов, как ориентира для поиска информации кода аэропорта IATA, используется такие метрики как мера пересечения предсказанных и истинных ограничивающих рамок, содержащих багажную бирку (Intersection, I), полноту (Recall, R) и точность (Precision, P) обнаружения объекта [11].

Мера пересечения предсказанных и истинных ограничивающих рамок I (1) показывает, насколько точно сверточная нейросеть предсказала координаты ограничивающей рамки относительно истинной разметки.

(1)

где SI – площадь пересечения предсказанной и истинной ограничивающей рамки, Sf – площадь предсказанной ограничивающей рамки, Sgt – площадь истинной ограничивающей рамки.

Полнота R (2) показывает чувствительность алгоритма к ошибкам 2-го рода, то есть, пропускам, и равна отношению количества правильно предсказанных объектов к общему количеству этих объектов в истинной разметке.

(2)

где tp – истинно-положительные – те объекты, которые мы ожидали увидеть и получили на выходе, fn – ложно-отрицательные объекты которые мы ожидали увидеть, но алгоритм их не определил.

Точность P (3) показывает чувствительность алгоритма к ошибкам 1-го рода, то есть, ложным срабатываниям и равна отношению количества правильно предсказанных объектов, к общему количеству предсказанных алгоритмом ограничивающих рамок.

(3)

где fp – ложно-положительные – объекты, которых быть на выходе не должно, но алгоритм их ошибочно вернул на выходе [11].

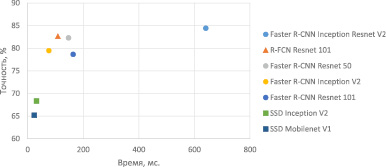

Подробные результаты точности, полноты и меры пересечения представлены в табл. 2. В табл. 3 представлен список моделей отсортированных по точности с такими характеристиками, как FPS, память, количество операций в секунду и количество параметров каждой модели.

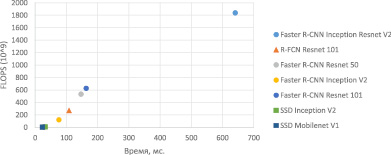

На рис. 2 представлена зависимость количества операций в секунду (FLOPS) от времени обработки одного изображения. Число FLOPS, вычисленное каждой моделью, является не зависящим от платформы измерением. Анализирую эти данные можно сказать, что использование более плотных блоков в нейросетях с архитектурой ResNet приводит к увеличению FLOPS и времени вычислений как для Faster R-CNN, так и для R-FCN детекторов. Следует отметить, что SSD Mobilenet – это модель с наименьшим количеством FLOPS и наименьшим временем работы.

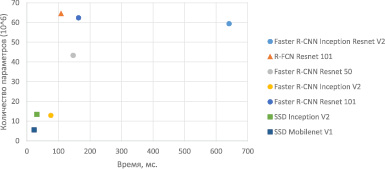

Анализируя количество параметров, которые каждая нейронная сеть должна изучить (веса и смещение), было выяснено, что они не связаны напрямую с временем обработки, рис. 3. Можно видеть, что модели, в которых нейросеть извлекающая признаки является Resnet 101, содержат количество параметров, соизмеримое с моделью Faster R-CNN Inception Resnet V2, однако время обработки изображения намного ниже. Модели SSD Mobilenet, SSD Inception V2 и Faster R-CNN Inception V2 имеют наименьшее время обработки, но и наименьшее количество параметров.

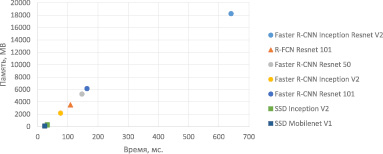

Потребление памяти также является критическим фактором. Это помогает принимать решения, такие как, может ли определенная модель быть обучена на одном GPU или необходимо использовать кластер этих вычислительных блоков, и решать, может ли определенная архитектура нейронной сети быть развернута в мобильных и встраиваемых устройствах. На рис. 4 представлено общее использование памяти в зависимости от времени обработки изображения каждой моделью. Существует высокая линейная корреляция между временем выполнения и большими и более мощными экстракторами функций, которые требуют гораздо больше памяти. Модели, основанные на основе архитектуры ResNet, занимают верхние позиции с точки зрения использования памяти, в то время как модели SSD Mobilenet и SSD Inception V2 являются самыми дешевыми в том, что они требуют 94,70 МБ и 284,51 МБ соответственно.

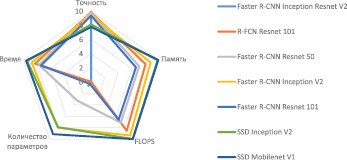

Наконец, на рис. 5 изображена Лепестковая диаграмма, оси которой представляют пять измеренных характеристик, которые описывались выше: точность, время обработки, количество операций в секунду (FLOPS), параметры и количество потребляемой памяти. Минимальное значение каждого показателя рассматривалось как лучшее, за исключением точности, где максимальное значение принималось как лучшее. Кроме того, для каждого фактора все значения были преобразованы в диапазон [0, 10]. Следует иметь в виду, что точность, время работы и потребление памяти являются наиболее критическими факторами. Следовательно, мы наблюдаем, что лучшими общими моделями являются R-FCN Resnet 101 и Faster R-CNN Inception V2.

Заключение

В этой статье представлено экспериментальное сравнение семи детекторов багажной бирки на основе глубоких нейронных сетей. Проанализированы основные аспекты этих детекторов, такие как точность, скорость, потребление памяти, количество операций с плавающей запятой и количество обучаемых параметров в CNN.

Было обнаружено, что Faster R-CNN Inception Resnet V2 имеет самую высокую точность (84,41 %), в то время как R-FCN Resnet 101 имеет лучший компромисс между точностью (82,67 %) и временем обработки (108,57 мс на изображение). Большого внимания заслуживает SSD Mobilenet, которая является самой быстрой моделью из всех детекторов, а также наименее требовательной с точки зрения потребления памяти. Эти ключевые факторы делают SSD Mobilenet оптимальным выбором для развертывания в мобильных и встраиваемых устройствах. Также следует отметить, что только модели SSD достигают более 30 FPS с помощью NVIDIA GTX 1060, что позволяет их использовать в реальном времени.
